Д.Н. Кузнецов, А.Е. Недоря, А.В. Осипов, Е.В. Тарасов. Процессор КРОНОС в мультипроцессорной системе

Создание современной высокопроизводительной мультипроцессорной системы в рамках проекта МАРС выдвигает ряд новых требований ко всем имеющимся компонентам и способам их взаимодействия.

В настоящей работе описывается разработанная авторами архитектура базового процессорного модуля Кронос-П2.5 и общие принципы взаимодействия модулей в макете МАРС.

Для существенного повышения уровня интеллектуализации разрабатываемых систем необходимо создание большого объема высококачественного программного обеспечения. Очевидно, что осуществить поставленную задачу, обеспечить высокий уровень надежности, модульность и развиваемость систем обработки данных можно, используя только новейшие достижения программирования и базируясь на достаточно развитом языке высокого уровня.

С момента появления в 1982 г. описания языка Модула-2, по многим параметрам превосходящего традиционные языки программирования и успешно конкурирующего с языком Ада, группой авторов была начата работа по созданию ряда процессоров с системой команд, ориентированных на языки высокого уровня (ЯВУ). Сама идея системы команд, ориентированных на ЯВУ, не нова и берет свои истоки в архитектурах таких машин, как KDF-9, Burroughs, Эльбрус. Создатель языков Паскаль, Модула и Модула-2 Н. Вирт с группой коллег провел разработку персональной ЭВМ, ориентированной на язык Модула-2 в Цюрихской Высшей технической школе, вследствие чего была создана машина Lilith со специальной системой команд, именуемой M-кодом.

Мы использовали позитивный опыт этой разработки при проектировании процессоров семейства Кронос. В то же время было очевидно, что архитектура базового процессора системы МАРС должна быть ориентирована, в первую очередь, на долгосрочные перспективные направления компьютерной науки. Эти соображения привели к созданию модифицированного варианта М-кода (в дальнейшем называемого просто M-кодом) и процессоров для его аппаратной интерпретации.

Характерными чертами M-кода и архитектуры процессоров Кронос являются:

  • полный набор арифметико-логических операций над 32-х-разрядными данными;
  • обратная польская запись выражений и их вычисление на быстром аппаратном стеке ограниченной глубины;
  • развитые способы адресации операндов, адекватно соответствующие логике использования переменных в ЯВУ;
  • ряд оригинальных решений, направленных на обеспечение простоты и повышение эффективности установления внешних связей между отдельно скомпилированными модулями;
  • специальные команды для работы с мультизначениями (массивами и записями);
  • отсутствие программно доступного регистра флажков - условные переходы используют булевский результат, вычисленный на стеке, аварийные ситуации типа переполнения целого или вещественного обрабатываются как прерывания;
  • аппаратная поддержка вызова процедур (в том числе и внешних), отвечающая понятию вызова в современных ЯВУ;
  • внесение в основные типы данных процедурного типа и типа процесс. Тип процесс - это развитый механизм представления абстракции управления, позволяющий организовать различные методы параллельной и квазипараллельной обработки;
  • поддержка регулярных структур управления ЯВУ, в том числе сложных, таких как циклические конструкции, операторы выбора и др.;
  • трактовка прерываний как механизма переключения процессов, возможность использования методов работы с процессами различными аппаратными средствами;
  • максимальная компактность кода за счет использования для наиболее часто употребляемых команд однобайтового представления (4 бита код операции, 4 бита смещение).

В макете системы МАРС в качестве универсальных центральных будут применены процессоры Кронос-П2.5, оснащенные базовой операционной системой Excelsior.

Процессор Кронос-П2.5 состоит из двух модулей, связанных между собой локальной шиной: собственно процессора - аппаратного интерпретатора M-кода и модуля связи с системной шиной. Предполагается разработать несколько различных модулей связи для встраивания процессора в системы с различными шинами. При этом каждый из них кроме схем управления шиной должен содержать диспетчер памяти и оперативную память объемом около 0,5 Мбайт со временем доступа 200 нс. Наличие такой локальной памяти с малым временем доступа позволяет достигать достаточно высокой производительности процессора независимо от пропускной способности системной шины и количества активных устройств на ней.

Собственно процессор является устройством с микропрограммным управлением, построенным на микропроцессорных секциях серии 1802. В процессоре применены однофазная схема синхронизации и двухступенчатая конвейеризация, позволяющая совместить во времени исполнение текущей микрокоманды и выборку следующей из ПЗУ микропрограмм. Предполагаемый период тактовой частоты - 200 нс.

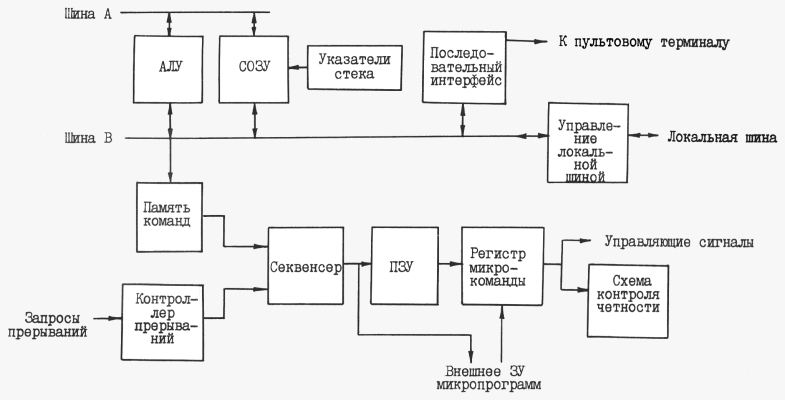

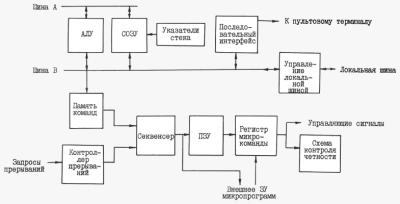

Процессор содержит следующие функциональные блоки (см. рисунок):

  • 32-х-разрядное АЛУ со схемами ускоренного переноса и регистром флажков. АЛУ воспринимает операнды с внутренних шин процессора A и B, результат операции выдается на обе эти шины в конце такта. Содержимое регистра флажков недоступно из программы и используется только микрограммно, кроме того, может вызывать прерывание, например, при переполнении целого;
  • двухпортовую сверхоперативную память, объемом 32 слова по 32 бита. Память доступна по чтению и записи по шинам A и B. 16 слов памяти адресуется непосредственно микрокомандой и используется в качестве рабочих и адресных регистров при интерпретации М-кода. Остальные 16 слов занимает арифметический стек, они адресуются двумя счетчиками, хранящими адреса первого свободного и последнего занятого слов стека. Стек контролируется на переполнение и исчерпание с выработкой запроса прерывания;
  • схему определения адреса микрокоманды. Кроме секвенсера, построенного на микросхемах 1804ВУ2, имеются контроллер прерываний (589ИК14) и память команд объемом 4 байта. Так как большинство команд М-кода однобайтовые, память команд позволяет читать из оперативной памяти поток управления порциями по 4 команды, в результате выборка и дешифрация команды требует в среднем 0,75 такта (150 нс);
  • память микропрограмм, объемом 2K*64, построена на интегральных схемах 556PT7. На выходе памяти имеется регистр микрокоманды и схема контроля его содержимого по четности. Предусмотрена возможность последовательного чтения и записи регистра внешним по отношению к процессору устройством диагностики или имитатором ЗУ микропрограмм;
  • схему управления локальной шиной;
  • последовательный интерфейс к пультовому терминалу. Пультовой терминал обслуживается специальной микропрограммой, позволяющей просматривать и изменять содержимое оперативной памяти и регистров процессора, осуществлять останов, повторный пуск и сброс процессора.

Многие команды M-кода такие, как загрузка на стек короткой константы или операции целочисленного сложения и вычитания, исполняются процессором за один такт. Учитывая время выборки команды (0,75 такта) при тактовой частоте 5 МГц, полное время исполнения простых команд составляет 350 нс, что соответствует производительности 2,86 млн. операций в секунду.

Чтобы определить место процессора Кронос в макете системы МАРС, необходимо подробнее рассмотреть дисциплину межмодульного взаимодействия в макете.

Основным принципом взаимодействия модулей в макете являются синхронизация и обмен данными через так называемые каналы. Логически такой канал представляет собой очередь (вместе с механизмом синхронизации). Обращение любого процесса к такой очереди происходит успешно, если она готова принять или передать данные. В противном случае обратившийся процесс задерживается до наступления готовности очереди. Физически каждый модуль системы содержит только принимающие и передающие "половинки" очередей, которые логически стыкуются с "половинками" очередей других модулей, задавая желаемую конфигурацию системы.

Канал, работающий на передачу, считается готовым, если в нем есть место для записи данных, работающий на прием - если в нем есть данные. В канале имеется признак ожидания, говорящий о том, что его готовности ожидает какой-либо процесс. Если канал готов и у него установлен признак ожидания, то этот признак сбрасывается, а номер этого канала помещается в очередь готовых каналов. Следует отметить, что в эту очередь попадают номера тех каналов, на которых были задержаны процессы.

Если канал готов, то процессор, исполнивший команду обращения к каналу, осуществляет пересылку данных между арифметическим стеком и буферной памятью канала. Если канал не готов, то указатель на дескриптор текущего процесса помещается в таблицу задержанных процессов по адресу, соответствующему номеру канала. Этот факт регистрируется в канале и процессе установкой признаков ожидания. Далее процессор проверяет наличие данных в очереди готовых каналов. Если она не пуста, то процессор извлекает из нее первый элемент и начинает исполнение процесса, задержанного на канале с таким номером.

Если очередь готовых каналов пуста, то возбуждается прерывание. При этом ОС разрешает прерывания по появлению данных в очереди готовых каналов и определяет процесс (из числа готовых), на который передает управление.

Для более эффективного взаимодействия процессов в различных системах обработки данных предлагается:

  • введение приоритетов в процессах, работающих с каналами. Уровень приоритета заносится в канал при его инициализации. Имеются отдельные аппаратные очереди готовых каналов для каждого уровня приоритета. При определении готового процесса выбирается процесс с максимальным приоритетом;
  • ограничение времени ожидания процессом готовности канала. Время тайм-аута заносится в управляющий регистр каждого канала. Это позволяет восстановить работоспособность системы при нарушении связи между ее компонентами;
  • обеспечение защиты каналов от несанкционированного доступа.

Процессор Кронос в системе, построенной по описанным принципам, представлен внешнему миру набором каналов, одна часть которых используется аппаратно, а другая - программно. При этом программная работа с каналами организована без дополнительных обращений к ОС, с помощью непосредственного использования команд доступа к каналу.

Распределение процессов по процессорам, определение соответствия между физическими и логическими каналами производится обращением к процедурам специальных модулей ОС и может быть выполнено как автоматически, так и непосредственно в самой программе с применением любой необходимой пользователю стратегии.

Важным свойством введения понятия канал является обеспечение логической независимости процессов друг от друга. Вместо сложной и малоэффективной синхронизации типа "процесс - процесс" транспьютерная техника позволяет ограничиться рассмотрением взаимодействия "данные - процесс".

Аппаратное управление процессами при работе с каналами снижает накладные расходы по времени на межпроцессное взаимодействие до уровня, позволяющего разбивать любую задачу на множество небольших, тесно взаимодействующих процессов. Реализация указанных механизмов и принципов открывает перспективы качественного повышения суммарной производительности системы за счет увеличения числа процессоров.
